家装工程的网络布线其实和电线布线的施工方式法有些相同，但网络线是一个信息点一根网线，中间不允许续接，一线走到底。这个一般不难，难的是如何安装网线起始点和终点的接口模块。
起始点是位于家庭信息接入箱中的“网络模块条”的安装，终点是RJ45信息模块的安装。下面分别讲述：
这里指的是RJ45信息模块，满足T-568A超五类传输标准，符合T568A和T568B线序，适用于设备间与工作区的通讯插座连接。信息模块的端接方式的主要区别在下述的T568A模块和T568B模块的内部固定联线方式。两种端接方式所对应的接线顺序如下表所示：
| 引脚号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
| T586A模式 |
白绿 |
绿 |
白橙 |
蓝 |
白蓝 |
橙 |
白棕 |
棕 |
| T586B模式 |
白橙 |
橙 |
白绿 |
蓝 |
白蓝 |
绿 |
白棕 |
棕 |
需打线型RJ45信息模块安装
RJ45信息模块前面插孔内有8芯线针触点分别对应着双绞线的八根线；后部两边分列各四个打线柱，外壳为聚碳酸酯材料，打线柱内嵌有连接各线针的金属夹子；有通用线序色标清晰注于模块两侧面上，分两排。A排表示T586A线序模式，B排表示T586B线序模式。这是最普通的需打线工具打线的RJ45信息模块。
具体的制作步骤如下：
第1步：将双绞线从暗盒里抽出，预留40厘米的线头，剪去多余的线。用剥线工具或压线钳的刀具在离线头10厘米长左右将双绞线的外包皮剥去。
第2步：把剥开的双绞线线芯按线对分开，但先不要拆开各线对，只有在将相应线对预先压入打线柱时才拆开。按照信息模块上所指示的色标选择我们偏好的线序模式（注：在一个布线系统中最好只统一采用一种线序模式，否则接乱了，网络不通则很难查），将剥皮处与模块后端面平行，两手稍旋开绞线对，稍用力将导线压入相应的线槽内，如图所示。

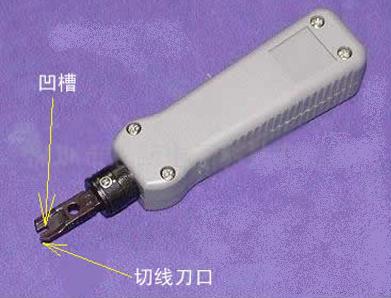

第3步：全部线对都压入各槽位后，就可用110打线工具（下图）将一根根线芯进一步压入线槽中。
110打线工具的使用方法是：切割余线的刀口永远是朝向模块的处侧，打线工具与模块垂直插入槽位，垂直用力冲击，听到“卡嗒”一声，说明工具的凹槽已经将线芯压到位，已经嵌入金属夹子里，金属夹子并已经切入结缘皮咬合铜线芯形成通路。这里千万注意以下两点：刀口向外——若忘记变成向内，压入的同时也切断了本来应该连接的铜线；垂直插入——打斜了的话，将使金属夹子的口撑开，再也没有咬合的能力，并且打线柱也会歪掉，难以修复，这个模块可就报废了。若新买的好刀具在冲击的同时，应能切掉多条的线芯，若不行，多冲击几次，并可以用手拧掉。
第4步：将信息模块的塑料防尘片扣在打线柱上，并将打好线的模块扣入信息面板上。
