超五类室内双屏蔽过测试网线

一、产品特点：
◆ 参考标准：Category 5E UL444, ANSI/TIA/EIA 568.2-D & ISO/IEC 11801 Standard.
◆ 额定温度：70°C
◆ 撕裂绳
◆包装：木轴，外纸箱

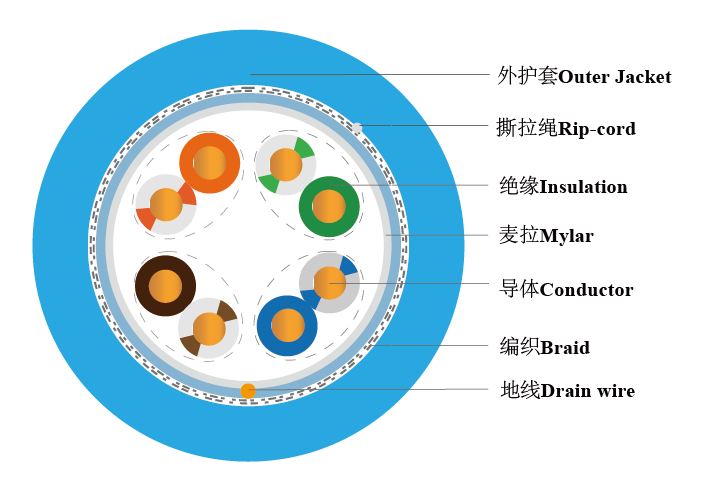

二、结构：

◆ 导体：4对单股纯铜，Φ0.5mm
◆ 绝缘：全新HDPE，Φ1.00 ± 0.01mm
◆ 屏蔽层：双屏蔽(铝箔+透明薄膜+编织网）
◆ 外皮护套：全新聚氯乙烯PVC或低烟无卤阻燃料LSZH
◆ 线对色谱：蓝白/蓝 橙白/橙 绿白/绿 棕白/棕

三，应用：
◆ 100 Base-T4
◆ 100Base-TX
◆ 100VG-AnyLAN
◆ 155Mbps ATM
◆ 622Mbps ATM

五、机械特性：

额定温度	运行温度	O℃ to+ 60℃
	安装温度	-20℃-75℃
抗拉强度	绝缘	≥16Mpa
抗拉强度	护套	≥13.5Mpa
伸长率	绝缘	≥300%
	护套	≥150% (PVC≥150%  LSZH≥125%)

六、电气特性：


工作电容 @ kHz	≤5.6 pF/100M
线对对地电容不平衡	≤330pF/100M
额定传播速率	65%
线对时延差 (ns/100米)	45ns/100M
最大导体直流电阻 @ 20 Deg. C	9.38Ω /100M (24AWG)
线对直流不平衡电阻 @ 20 Deg. C	≤2%
绝缘电阻最小值(MΩ/KM)	5000








七、测试报告：
