超五类无氧铜室外单屏蔽过测试FA5

一、优势：
◆ 实心无氧退火软裸铜导体，通过FLUKE Channel检测
◆ 绝缘使用高密度聚乙烯HDPE
◆护套使用PE护套
◆ 额定温度：70°C
◆ 撕裂绳
◆ 包装：内彩盒，外纸箱

二、执行标准：
◆国家标准：GB50311-2016
◆行业标准：YD/T1019-2023
◆国际标准：ISO/IEC 11801
◆北美标准：ANSI/TIA/EIA 568C.2
◆欧洲标准：EN50173

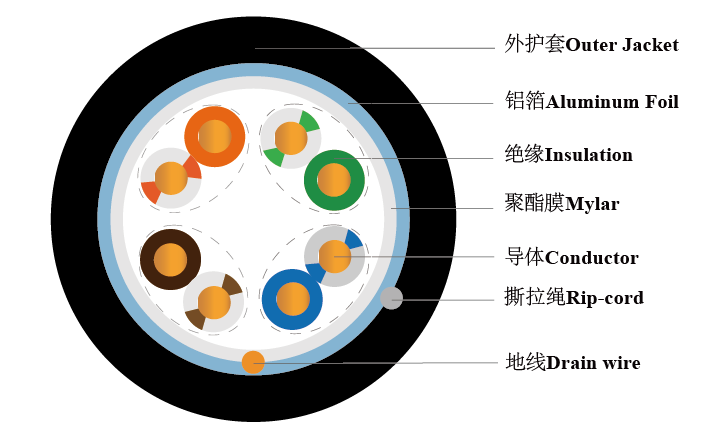

三、结构：

◆ 导体：4对单股无氧铜裸铜，Φ0.5mm
◆ 绝缘：全新HDPE，Φ1.00 ± 0.05mm
◆ 屏蔽层：铝箔总屏蔽+透明聚酯膜
◆ 地线：0.4mm镀锡铜
◆ 外皮护套：
   外护套：黑色PE 防水 抗UV
   OD=6.3±0.3mm
◆ 线对色谱：
    第一对：蓝白，蓝
    第二对：橙白，橙
    第三队：绿白，绿
    第四对：棕白，棕

四、应用：

五、机械特性：

额定温度	运行温度	O℃ to+ 60℃
	安装温度	-20℃-75℃
抗拉强度	绝缘	≥16Mpa
抗拉强度	护套	≥13.5Mpa
伸长率	绝缘	≥300%
	护套	≥150% (PVC≥150%  LSZH≥125%)

六、电气特性：


工作电容 @ kHz	≤5.6 pF/100M
线对对地电容不平衡	≤330pF/100M
额定传播速率	65%
线对时延差 (ns/100米)	45ns/100M
最大导体直流电阻 @ 20 Deg. C	9.38Ω /100M (24AWG)
线对直流不平衡电阻 @ 20 Deg. C	≤2%
绝缘电阻最小值(MΩ/KM)	5000

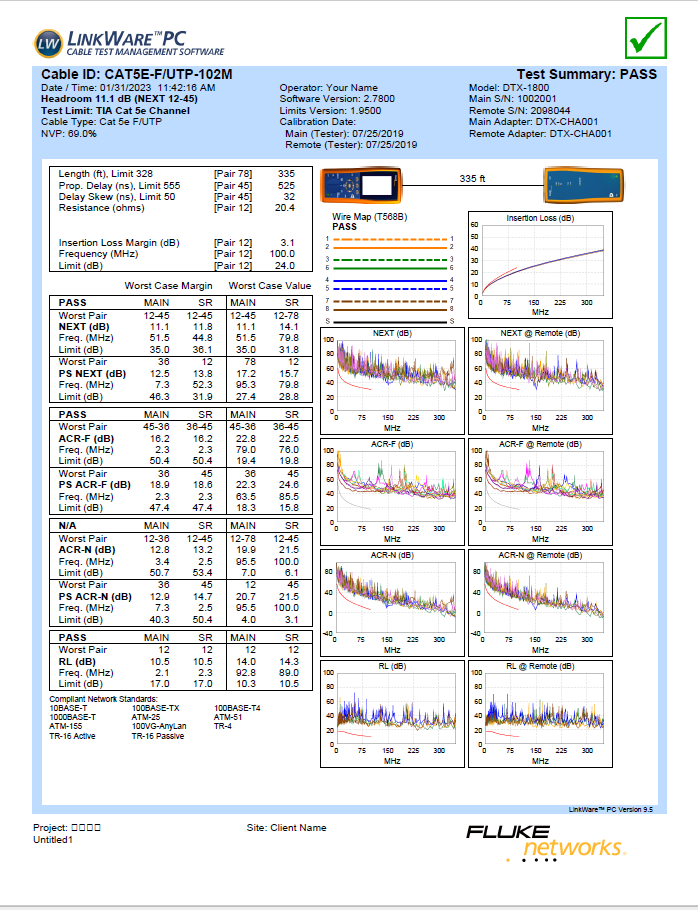

七、测试报告：
