八类双屏蔽F/FTP 网线

一、产品特点：
◆ 参考标准：Category 8 UL444, ANSI/TIA/EIA 568.2.D & ISO/IEC 11801 Standard.
◆ 额定温度：70°C
◆ 撕裂绳
◆ 包装：木轴

二、应用：
◆10BASE-T 100BASE-TX 100BASE-T4
◆TR-16 Passive100 Base-T4

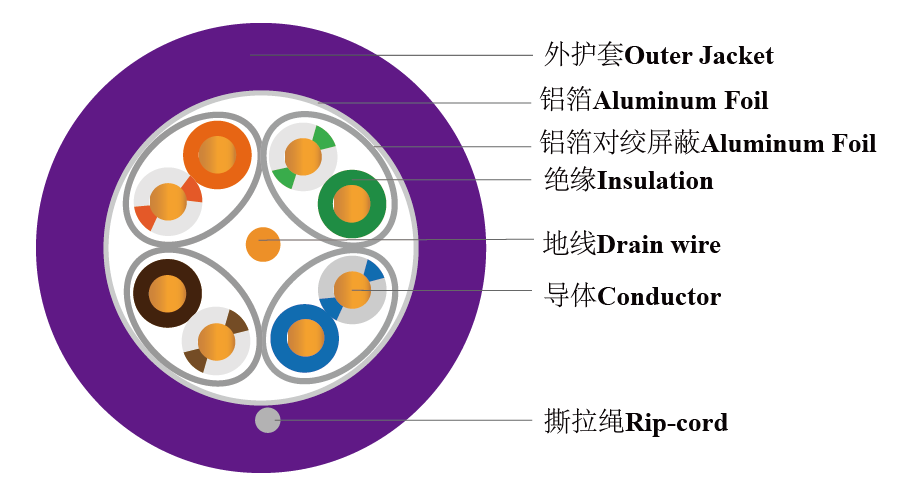

三、结构

结构	结构	S/FTP
	对数	4对
	线芯	23AWG
	导体直径	0.58mm
	单股/多股 纯铜/镀锡	单股、固态纯铜
水晶头	类别	八类双屏蔽
绝缘层	绝缘材料	发泡PE
	绝缘外径（mm）	1.50±0.01
	线对色谱	白/橙 白/蓝 白/绿 白/棕
	十字架	无
屏蔽层	第一层	铝箔对绞屏蔽
	第二层	铝箔总屏蔽
地线	材料	0.4mm镀锡铜
外层保护	外护套材料	PVC
	外护套撕裂绳	有
	总线径	8.0mm

四、电气特性：

工作电容 @ kHz	≤5.6 皮法/百米
线对对地电容不平衡	≤330皮法/百米
额定传播速率	65%
线对时延差 (ns/100米)	45ns/100米
最大导体直流电阻 @ 20 Deg. C	9.35Ω /100米 (22AWG)
线对直流不平衡电阻 @ 20 Deg. C	≤2%
绝缘电阻最小值(MΩ/KM)	5000

五、机械特性：

工作温度	-20~70℃
最大承受力	110牛顿
拉力 最小弯曲半径	8x O.D.
阻燃等级	LSZH

六、测试报告：
