超五类无氧铜室外非屏蔽网线

一、优势：
◆ 实心无氧退火软裸铜导体，通过FLUKE-1800检测
◆ 使用全新PE料+PVC外皮新料
◆ 额定温度：70°C
◆ 撕裂绳
◆ 包装：内木轴，外纸箱

二、执行标准：
◆国家标准：GB50311-2016
◆行业标准：YD/T1019-2013
◆国际标准：ISO/IEC 11801
◆北美标准：ANSI/TIA/EIA 568C.2
◆欧洲标准：EN50173

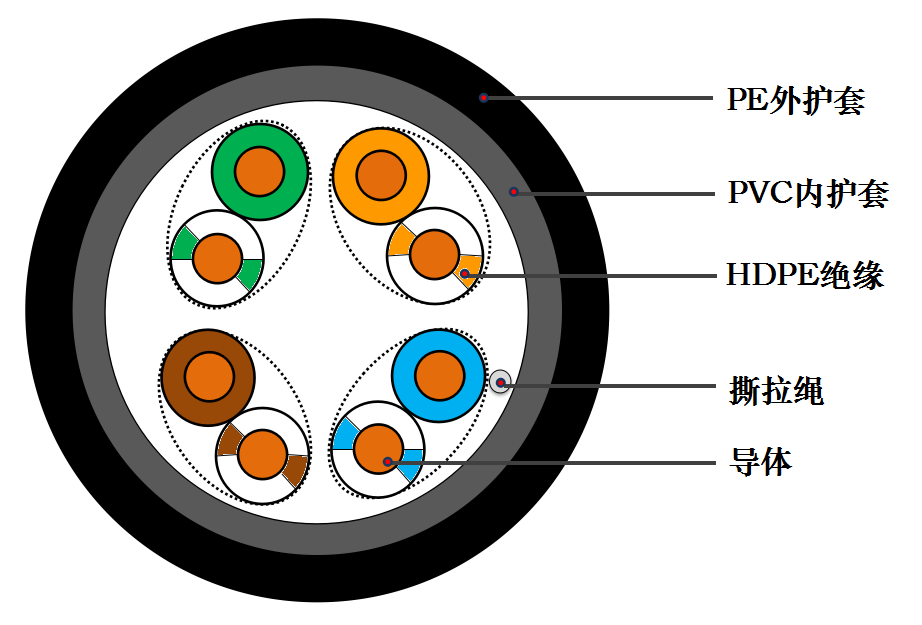

三、结构：

◆ 导体：4对单股无氧铜裸铜，Φ0.5mm
◆ 绝缘：全新HDPE，Φ0.91 ± 0.01mm
◆ 屏蔽层：无
◆ 外皮护套：外层护套：聚乙烯（PE）
                         里层护套：全新聚氯乙烯PVC或低烟无卤阻燃料LSZH
◆ 线对色谱：蓝白/蓝 橙白/橙 绿白/绿 棕白/棕

四、应用：
◆ 100 Base-T4
◆ 100Base-TX
◆ 100VG-AnyLAN
◆ 155Mbps ATM
◆ 622Mbps ATM

五、电气特性：

工作电容 @ kHz	≤5.6 皮法/百米
线对对地电容不平衡	≤330皮法/百米
额定传播速率	65%
线对时延差 (ns/100米)	45ns/100米
最大导体直流电阻 @ 20 Deg. C	9.38Ω /100米 (24AWG)
线对直流不平衡电阻 @ 20 Deg. C	≤2%
绝缘电阻最小值(MΩ/KM)	5000
