GJFJV束状室内多模光缆

型号：GJFJV

材质：PVC/LSZH

规格：2000米/轴

Tag标签：

简介：爱讯通工厂所生产的束状光缆

来源: 爱讯通更新时间:2020-05-08 14:42:00 点击次数:

一、产品参数
◆产品名称：爱讯通束状光缆
◆光纤：多模（MM）
◆光纤芯数：4芯-12芯
◆护套材料：PVC/LSZH
◆一轴长度：1000米或者2000米（推荐）
◆使用温度：--20℃-60℃
◆抗冲击：（600N/100MM）
◆适用范围：室内布线

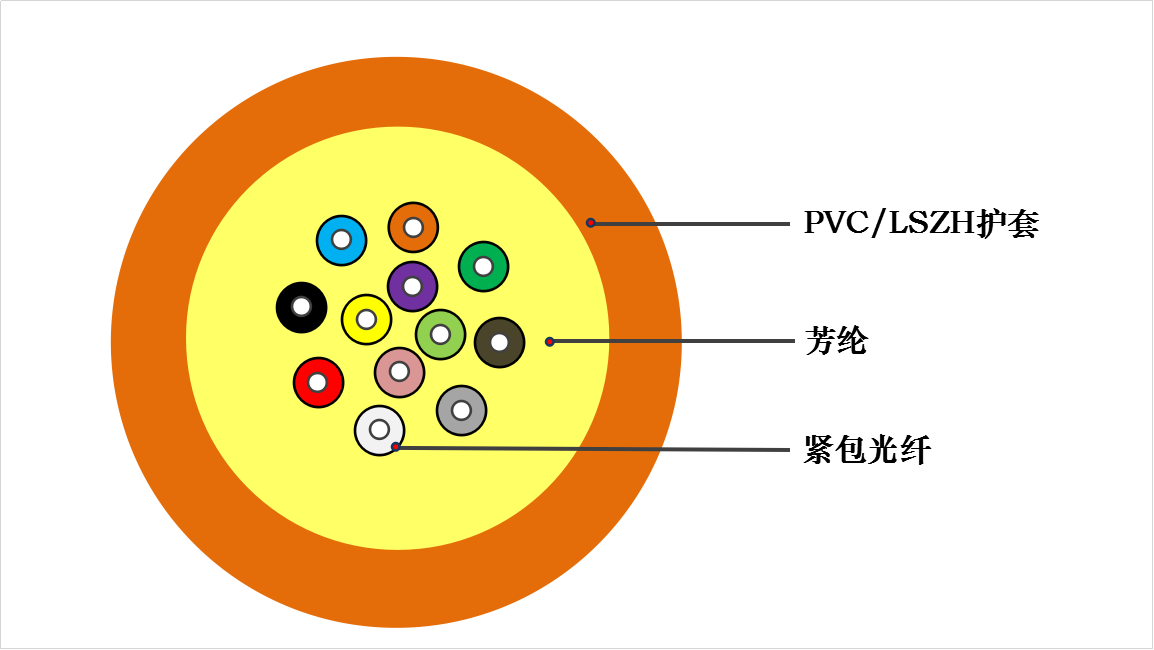

二、结构特性

项目	技术参数
光纤	4芯	6芯	8芯	12芯
缆径	4.7±0.2mm	5.2±0.2mm	5.8±0.2mm	6.3±0.2mm
缆重	17.6kg	22.8kg	26.7kg	32.7kg
芳纶	1580dtex×8	1580dtex×10	1580dtex×10	1580dtex×14
光缆外护颜色	OM1/OM2多模为橙色、OM3多模为水绿色、OS2单模为黄色
光缆外护套	PVC/低烟无卤（LSZH）

三、光学特性

参数	波长	G652	G655	50/125μm	62.5/125 μm
衰减（+20℃）	@ 850 nm			≤ 3.0 dB/km	≤ 3.0 dB/km
	@1300 nm			≤ 1.0 dB/km	≤ 1.0 dB/km
	@1310 nm	≤ 0.36 dB/km	≤ 0.40 dB/km
	@1550 nm	≤ 0.22 dB/km	≤ 0.23 dB/km
带宽（A级）	@ 850 nm			≥ 500 MHz·km	≥ 200 MHz·km
带宽（A级）	@1300 nm			≥ 1000 MHz·km	≥ 600 MHz·km
数值孔径				0.200 ± 0.015 NA	0.275 ± 0.015 NA
光缆截止波长		≤ 1260 nm	≤ 1450 nm

四、使用特性
◆用外径为250μm的紫外光固化一次涂覆光纤直接紧套一层材料制成900μm紧套光纤。
◆ 以紧套光纤为单元，在单根或多根紧套光纤四周布放适当的抗张力材料，挤制一层护套料，制成单芯或多芯紧套光缆。
◆ 单根光缆最大纤芯数达到144芯。
五、技术标准
YD/T 1258-2003
GB/T 9771-2008
