GYXC8S自承式室外中心束管式光缆

型号：GJXTWC

材质：PE

规格：2000米/轴

Tag标签：

简介：爱讯通自承式室外中心束管式光缆

来源: 爱讯通更新时间:2020-05-09 09:55:00 点击次数:

一、产品参数
◆产品名称：GYXTC8S
◆光纤：单模（SM）/多模（MM）
◆光纤芯数：2芯-12芯
◆加强铠：铝铠/钢铠
◆松套管：PBT材料 2.1mm
◆护套材料：PE
◆一轴长度：1000米或者2000米（推荐）
◆使用温度：--40℃-60℃
◆抗冲击：600（N/100MM）
◆适用范围：室外架空布线

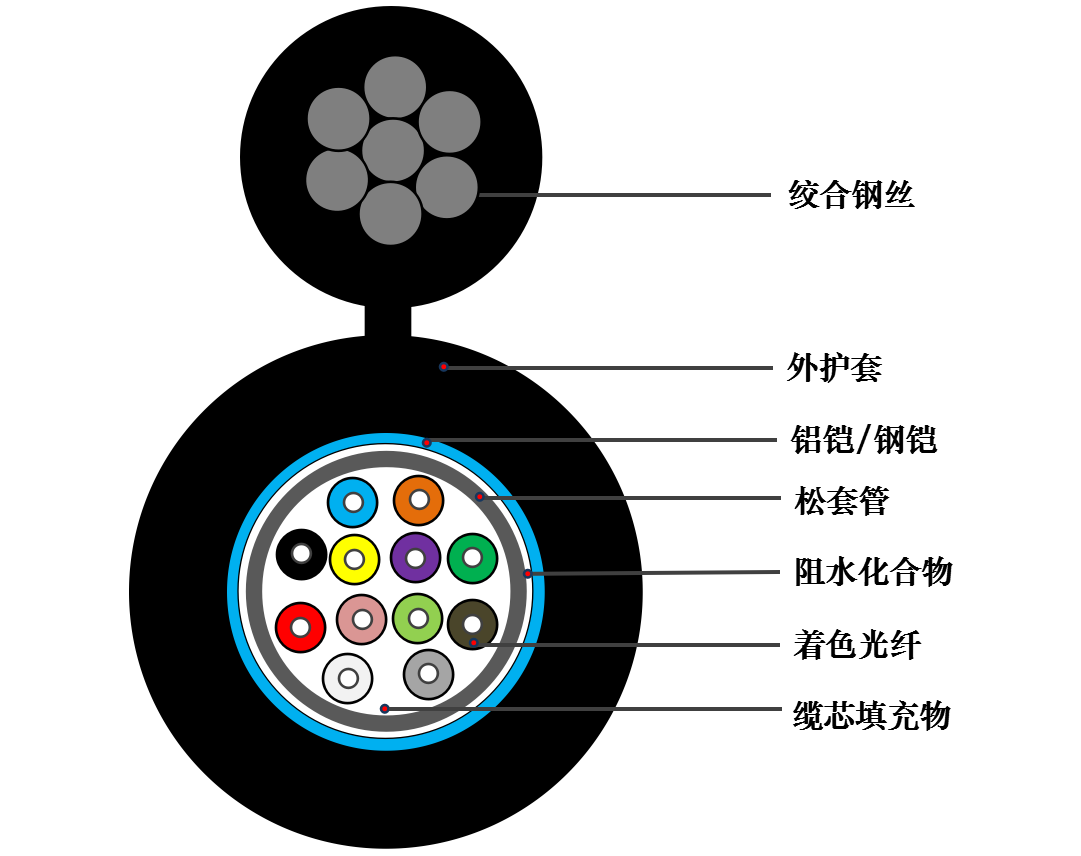

二、结构特性

项目	技术参数
光缆芯数	2-12芯
松套管	PBT
松套管外径	2.1mm
自承钢丝	单根高强度磷化钢丝
钢丝直径	7*0.8mm
铠装	钢铠/铝铠
光缆外护材料	聚乙烯(PE)

三、光学特性

参数	波长	G.652	G.655	50/125 μm	62.5/125 μm
衰减（+20℃）	@ 850 nm			≤ 3.0 dB/km	≤ 3.0 dB/km
	@1300 nm			≤ 1.0 dB/km	≤ 1.0 dB/km
	@1310 nm	≤ 0.36 dB/km	≤ 0.40 dB/km
	@1550 nm	≤ 0.22 dB/km	≤ 0.23 dB/km
带宽（A级）	@ 850 nm			≥ 500 MHz·km	≥ 200 MHz·km
带宽（A级）	@1300 nm			≥ 1000 MHz·km	≥ 600 MHz·km
数值孔径				0.200 ± 0.015 NA	0.275 ± 0.015 NA
光缆截止波长		≤ 1260 nm	≤ 1450 nm

四、使用特性
该光缆结构是将单模或多模光纤套入由高模量的聚酯材料做成的松套管中，套管内填充防水化合物。松套管外用一层聚乙烯PE材料包覆，另外连接一根高强度磷化钢丝。主要用于室外小芯数光纤通信敷设，单根光缆最大纤芯数达到12 芯。
五、技术参数
YD/T 769-2010
GB/T 9771-2008
