SYWV-75-5四屏蔽电视线

型号：SYWV-75-5

材质：PVC

规格：100米/卷 200米/卷

Tag标签：

简介：爱讯通SYWV-75-5四屏蔽电视线

来源: 爱讯通更新时间:2020-05-13 14:13:00 点击次数:

一、产品特点：

◆ 参考标准：GB/T14864-1993
◆ 使用温度：-40°C ― +65°C
◆ 相对湿度：40°C达98°C
◆ 安装设施温度：不低于-15°C
◆ 阻抗：75Ω
◆ 允许最小弯曲半径：室内不小于5倍的电缆外径，室外不小于10倍的电缆外径
◆ 同轴电缆：英文名叫Coaxial Cable,是由一层层的绝缘线包裹着中央铜导体的电缆

二、结构：

◆ 导体：1×1.0mm，采用高纯无氧铜，信号传输衰减小
◆ 绝缘层：采用物理发泡聚乙烯
◆ 屏蔽层：铝箔+高密度铜编织网（两层铝箔+两层编织112网）
◆ 护套层：优质聚氯乙烯（PVC）

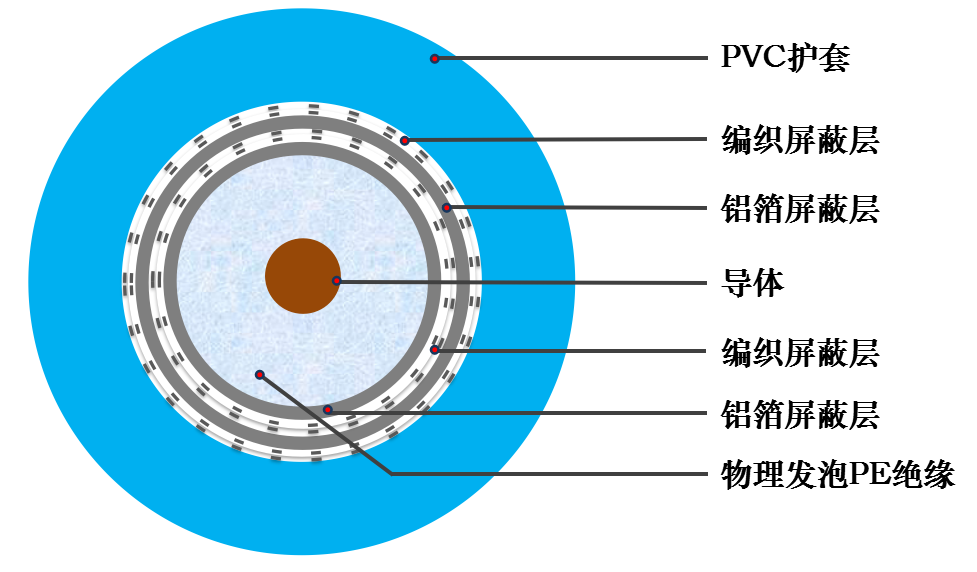

三、结构示例图：

四、产品性能

项目	缆芯介电强度	绝缘电阻	护套介电强度		特性阻抗	衰减常数	回波损耗	屏蔽衰减
实验条件	40-60HZ 1min	500V（直流）20℃	40-60HZ		200MHZ
单位	Kv（有效值）	MΩ.KM	Kv（有效值）		Ω	dB/100m	dB	dB
产品名称			浸水实验	火花实验
SYWV-75-5	≥1.2	≥5000	≥2.0	≥3.0	7.5±3.0	5MHZ≤2.2 50MHZ≤4.8 200MHZ≤9.7 550MHZ≤16.8 800MHZ≤20.3 1000MHZ≤24.2	300MHZ及以下≥20 300MHZ及以上≥18	5MHZ≤60 50MHZ≤60 200MHZ≤70 550MHZ≤70 800MHZ≤70
SYWV-75-7	≥1.0	≥5000	≥3.0	≥5.0	7.5±2.5	5MHZ≤1.5 50MHZ≤3.2 200MHZ≤6.4 550MHZ≤10.7 800MHZ≤13.3 1000MHZ≤15.1	300MHZ及以下≥20 300MHZ及以上≥18	5MHZ≤60 50MHZ≤60 200MHZ≤70 550MHZ≤70 800MHZ≤70
SYWV-75-9	≥1.0	≥5000	≥2.0	≥3.0	7.5±3.0	5MHZ≤1.2 50MHZ≤2.4 200MHZ≤5.0 550MHZ≤8.5 800MHZ≤10.4 1000MHZ≤11.9	300MHZ及以下≥20 300MHZ及以上≥18	5MHZ≤60 50MHZ≤60 200MHZ≤70 550MHZ≤70 800MHZ≤70
SYWV-75-12	≥1.6	≥5000	≥3.0	≥5.0	7.5±2.0	5MHZ≤0.7 50MHZ≤1.9 200MHZ≤3.9 550MHZ≤6.7 800MHZ≤8.2 1000MHZ≤9.5	300MHZ及以下≥20 300MHZ及以上≥18	5MHZ≤60 50MHZ≤60 200MHZ≤70 550MHZ≤70 800MHZ≤70
